건축 도면이나 기계 설계 가공 시 많이 쓰이는 CAD 파일(.dwg)을 열어보기 위해 굳이 비싼 정품 프로그램을 사지 않더라도, 도면 내용을 눈으로 확인하고 치수를 재며 인쇄까지 할 수 있는 공식 무상 도구들이 있습니다.
오토캐드 제작사인 오토데스크에서 제공하는 정식 한글판 프로그램과 함께, 컴퓨터에 따로 설치할 필요 없이 웹 브라우저에서 바로 도면을 띄워 확인하는 초간단 노하우까지 알기 쉽게 정리해 드립니다.
1. 오토데스크 공식 도메인을 통한 정식 프로그램 다운로드
도면의 손상이나 폰트 깨짐 없이 원본 그대로 안전하게 화면에 띄우기 위해 가장 깔끔한 경로로 접근하는 첫 번째 단계입니다.
포털 검색창에 출처가 불분명한 사설 다운로드 링크나 악성코드가 섞인 파일들이 복잡하게 깔려 있어 동선이 꼬일 때는, 주소창에 오토데스크 정식 웹 주소인 [[www.autodesk.com/kr](https://www.autodesk.com/kr)]을 직접 입력해서 들어가는 것이 가장 정확하고 깔끔합니다.
사이트 메인 화면 상단이나 메뉴 검색 서식 칸에 [DWG TrueView(트루뷰)]를 타이핑해 주시면 되는데요.
이 프로그램이 오토데스크에서 전 세계 유저들을 위해 무상으로 배포하는 공식 뷰어 모듈입니다.
앞으로 도면 검토 업무를 수시로 보셔야 한다면, 브라우저 상단의 별 모양 아이콘을 눌러 이 페이지를 [즐겨찾기]에 고정해 두는 것이 대기 동선을 줄이는 가장 영리한 방법입니다.
2. 설치 파일 실행과 한글 환경 세팅 요령
내 컴퓨터 운영체제 시스템 사양에 맞춰 인스톨러를 내려받고 전산 락 없이 설치를 마감하는 구간입니다.
다운로드 페이지에서 내 컴퓨터 사양(보통 윈도우 64비트 환경)을 체크한 뒤 설치 파일을 실행해 줍니다.
- 언어 팩 확인: 다운로드 버튼을 누르기 전 선택 창에서 언어 설정을 [한국어(Korean)]로 명확하게 골라주셔야 프로그램 내 모든 메뉴와 설명 서식이 한글판으로 깔끔하게 세팅됩니다.
용량이 어느 정도 있는 프로그램이므로 하드디스크 공간을 미리 확보해 두시는 것이 좋은데요.

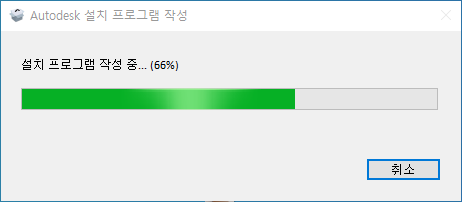

설치 마법사 안내 멘트에 따라 [다음] 단추를 몇 번 누르면 복잡한 시리얼 번호 인증 절차 없이 깔끔하게 설치가 마무리됩니다.
3. 도면 열기와 치수 측정 및 레이어 컨트롤 활용법
설치된 프로그램을 켜고 실제 도면 카드를 불러와 내부 상세 수치들을 모니터링하는 실무 방법입니다.

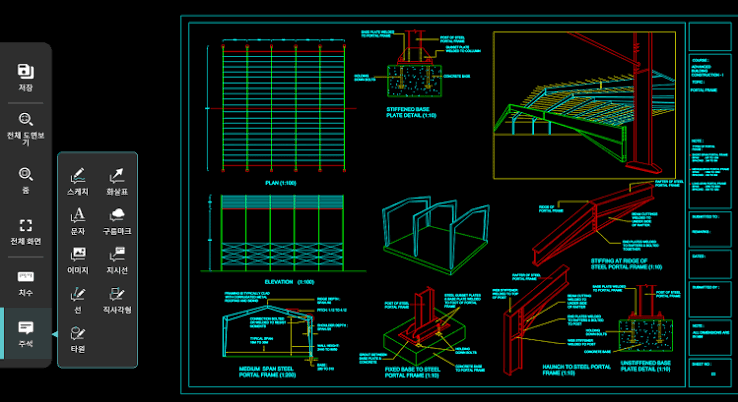

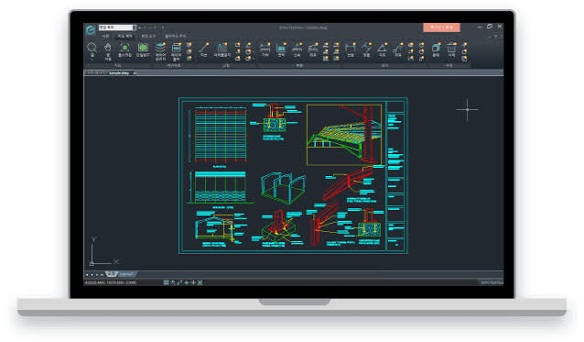

프로그램 실행 후 왼쪽 상단의 [열기(Open)] 아이콘을 눌러 내 컴퓨터에 저장된 .dwg 파일을 선택해 줍니다. 원본 캐드 프로그램과 거의 똑같은 작업 화면 텍스트가 표출되는데요.
단순히 도면을 눈으로 보는 것 외에도 상단 메뉴에 있는 [측정(Measure)] 도구를 활용해 보세요.
도면 위 선과 선 사이를 마우스로 콕콕 찍으면 실제 가공 치수나 거리, 면적 수치가 하단 결과 창에 밀리미터(mm) 단위로 정확하게 계산되어 피드백됩니다.
더불어 화면 우측의 [도면층(Layer) 제어] 카드를 쓰시면, 중심선이나 치수선 등 복잡하게 얽힌 특정 레이어만 일시적으로 눈을 감기게 하거나 켤 수 있어서 원하는 구조를 아주 쾌적하게 대조해 볼 수 있습니다.
4. 종이 출력 및 PDF 파일로 변환 인쇄하는 방법
현장 작업자들에게 나눠줄 종이 도면을 인쇄하거나, 캐드가 없는 거래처에 전달하기 위해 문서 파일로 포맷을 정산하는 단계입니다.
도면 확인이 끝났다면 키보드 단축키인 Ctrl + P를 누르거나 상단의 인쇄 단추를 눌러 [플롯(Plot)] 서식 창을 열어줍니다.
프린터 선택 메뉴에서 내가 쓰고 있는 실물 인쇄기 이름을 고르면 종이로 출력이 진행되는데요.
만약 거래처 송출용 문서가 필요하다면 프린터 종류 중에서 [AutoCAD PDF] 혹은 [Microsoft Print to PDF] 카드를 선택해 보세요.
출력 버튼을 누르는 즉시 도면이 깨끗한 고화질 PDF 파일로 변환되어 저장되므로, 상대방이 스마트폰이나 일반 컴퓨터로 도면을 즉시 확인해야 할 때 아주 요긴하게 쓰입니다.
5. 설치 없이 3초 만에 여는 웹 뷰어 활용 마무리
급하게 길거리에서 노트북을 켰거나, 회사 보안 규정 때문에 새로운 프로그램 설치 팝업 창에 락이 걸려 업무가 막혔을 때 쓰는 최종 해결책입니다.

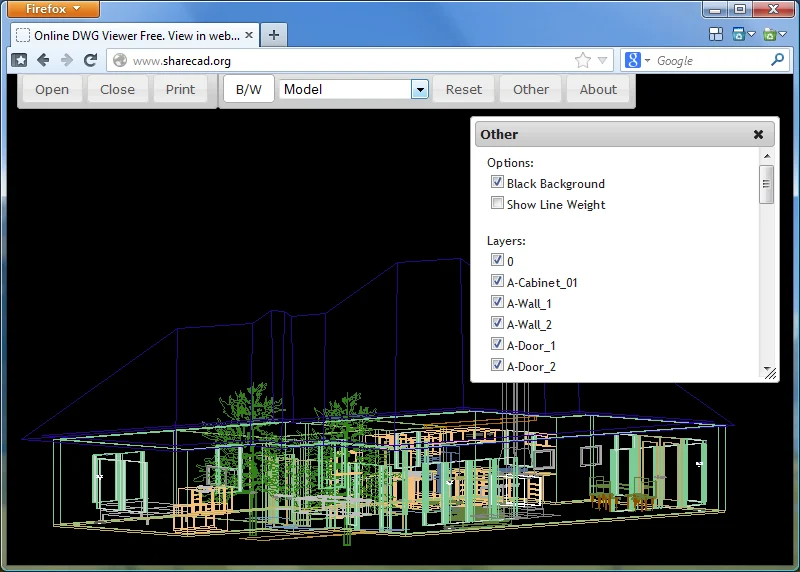

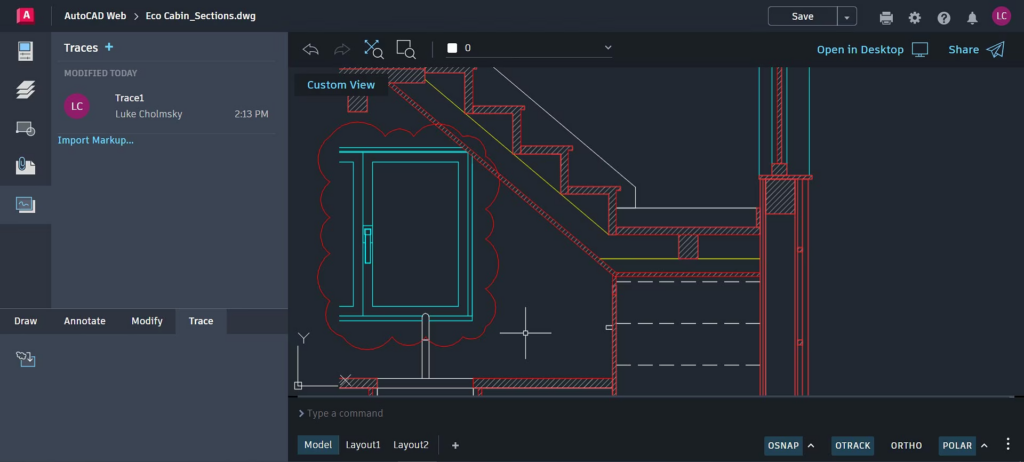

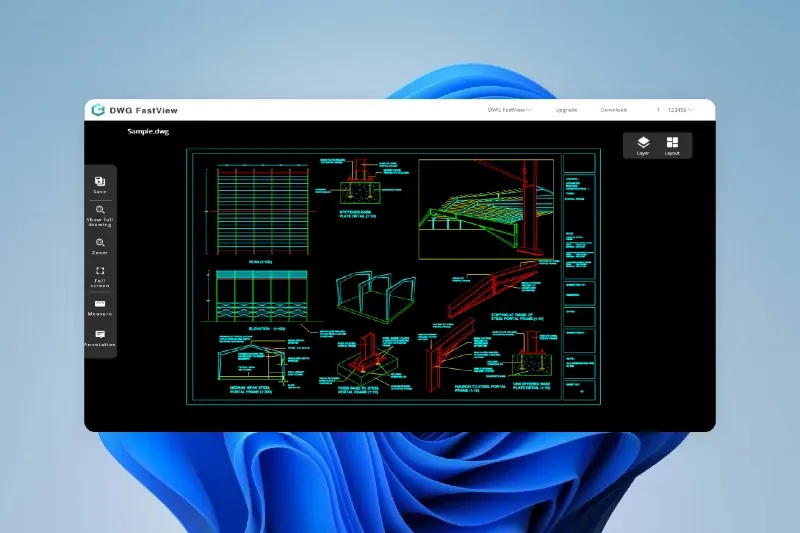

굳이 무거운 프로그램을 컴퓨터에 인스톨하지 않아도 인터넷 주소창에 [viewer.autodesk.com] 주소를 입력해 들어가면 오토데스크가 운영하는 [무료 웹 뷰어] 창구가 열립니다.
간단한 이메일 가입으로 로그인을 마친 뒤, 화면 중앙 서식 칸에 내가 가진 .dwg 파일을 마우스로 끌어다 놓기만 하면 전산망 상에서 실시간으로 도면이 로딩됩니다.
웹 브라우저 안에서 회전, 확대, 치수 측정까지 전부 부드럽게 돌아가기 때문에, 자투리 시간에 가볍게 도면 체크를 끝내고 하루의 설계 행정을 아주 스마트하게 마무리 지으실 수 있습니다.
